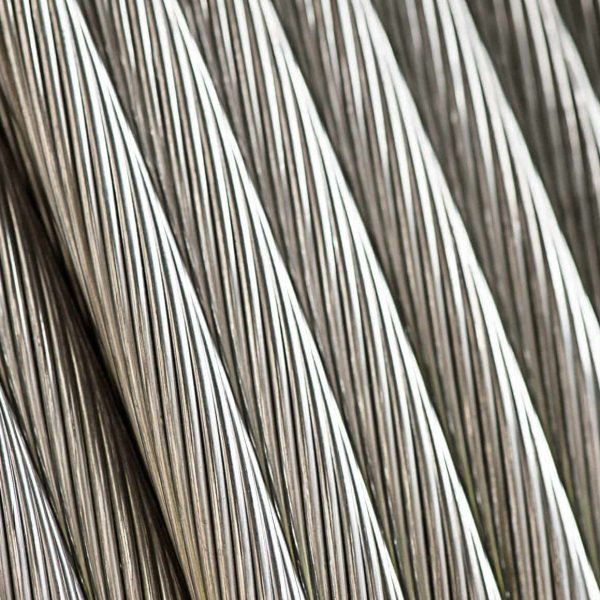

Conductores rígidos

Los cables rígidos de cobre soportan el peso del sistema, compuesto por el hilo de contacto y los bajantes, y proporcionan la alimentación eléctrica al sistema.

Normativa

Conformes con la norma standard DIN 48201-1, ADIF ET03.364.158.0, NF C 34-110-3, DIN 48201-2, NF C34-110-2

Información adicional

Aplicaciones: Se utilizan como cables de conexión, cables de soporte y cables de alimentación para la catenaria de trenes

Conductores rígidos

Información

Conductores rígidos de cobre conformes con la norma DIN 48201-1

Denominación	Sección transversal (mm²)	Composición (unidades x mm)	Diámetro nominal (mm)	Masa nominal (kg/km)	Carga de rotura (kN)
10	10.02	7 x 1.35	4.1	90	4.02
16	15.89	7 x 1.70	5.1	143	6.37
25	24.25	7 x 2.10	6.3	218	9.72
35	34.36	7 x 2.50	7.5	310	13.77
50	49.48	7 x 3.00	9.0	446	19.84
50	48.35	19 x 1.80	6.0	437	19.38
70	65.81	19 x 2.10	10.5	596	26.38
95	93.27	19 x 2.50	12.5	845	37.39
120	116.99	19 x 2.80	14.0	1060	46.90
150	147.11	37 x 2.25	15.8	1337	58.98
185	181.62	37 x 2.50	17.5	1649	72.81
240	242.54	61 x 2.25	20.3	2209	97.23
300	299.43	61 x 2.50	22.5	2725	120.04
400	400.14	61 x 2.89	26.0	3640	160.42
500	499.83	61 x 3.23	29.1	4545	200.38

Conductores rígidos de cobre conformes con la norma ADIF ET03.364.158.0

Denominación	Sección transversal (mm²)	Composición (unidades x mm)	Diámetro nominal (mm)	Masa nominal (kg/km)	Carga de rotura (kN)
50	50.0	19 x 1.83	9.15	455.4	1915
95	94.8	19 x 2.52	12.60	863.5	3427
150	147.1	37 x 2.25	15.75	1344.5	5450
153	153.0	37 x 2.30	16.10	1398.3	5695
185	184.5	37 x 2.52	17.64	1686.5	6526
225	224.6	37 x 2.78	19.46	2052.5	7942
240	236.0	37 x 2.85	19.95	2157.1	8347
300	304.2	61 x 2.52	22.68	2791.3	10392

Conductores rígidos de cobre conformes con la norma standard NF C 34-110-3

Denominación	Sección transversal (mm²)	Composición (unidades x mm)	Diámetro nominal (mm)	Masa nominal (kg/km)	Resistencia eléctrica (Ω/km)	Carga de rotura (kN)	Capacidad de carga de corriente (A)*
5.5	5.5	7 x 1.00	3.0	482	3.34	231	79
10.8	10.8	7 x 1.40	4.2	942	1.70	434	121
12.4	12.4	7 x 1.54	4.5	108	1.47	499	132
14.1	14.1	7 x 1.60	4.8	123	1.30	552	143
17.8	17.8	7 x 1.80	5.4	156	1.03	699	166
22	22	7 x 2.00	6.0	193	0.83	862	190
24.2	24.2	7 x 2.10	6.3	212	0.76	924	201
25.2	25.2	7 x 2.14	6.4	221	0.73	960	206
27.6	27.6	7 x 2.24	6.7	242	0.67	1052	217
34.4	34.4	7 x 2.50	7.5	301	0.53	1310	251
29.2	29.2	19 x 1.40	7.0	258	0.63	1130	227
38	38.2	19 x 1.60	8.0	337	0.486	1436	267
48	48.3	19 x 1.80	9.0	426	0.384	1817	309
60	59.7	19 x 2.00	10.0	526	0.311	2244	353
75	74.9	19 x 2.24	11.2	660	0.248	2736	407
93	93.3	19 x 2.50	12.5	822	0.199	3408	468
100	100.88	19 x 2.60	13.0	–	–	–	–
116	116.2	37 x 2.00	14.0	1028	0.161	4274	536
146	145.8	37 x 2.24	15.7	1290	0.128	5212	619
182	181.6	37 x 2.50	17.5	1606	0.103	6493	710
200	199.5	37 x 2.62	18.3	1764	0.0935	6722	753
228	227.8	37 x 2.80	19.6	2015	0.0819	7677	820
262	261.5	37 x 3.00	21.0	3213	0.0713	8813	894
288	288.3	37 x 3.15	22.0	2550	0.0647	9452	950
240	240.4	61 x 2.24	20.2	2130	0.0779	8307	847
299	299.4	61 x 2.50	22.5	2653	0.0625	10347	973
376	375.6	61 x 2.80	25.2	3328	0.0498	12226	1122
522	521.7	61 x 3.30	29.7	4622	0.0359	16519	1380
631	631.3	61 x 3.63	32.7	5593	0.0297	19376	1556

Conductores rígidos Bzll conformes con la norma standard DIN 48201-2

Denominación	Sección transversal (mm²)	Composición (unidades x mm)	Diámetro nominal (mm)	Masa nominal (kg/km)	Carga de rotura BZ I (kN)	Carga de rotura BZ II (kN)	Carga de rotura BZ III (kN)
10	10.02	7 x 1.35	4.1	90	4.95	5.88	6.72
16	15.89	7 x 1.70	5.1	143	7.85	9.33	10.66
25	24.25	7 x 2.10	6.3	218	11.98	14.24	16.26
35	34.36	7 x 2.50	7.5	310	16.97	20.17	23.05
50	49.48	7 x 3.00	9.0	446	23.97	28.58	32.76
50	48.35	19 x 1.80	6.0	437	23.88	28.39	32.43
70	65.81	19 x 2.10	10.5	596	32.51	38.64	44.14
95	93.27	19 x 2.50	12.5	845	46.08	54.76	62.56
120	116.99	19 x 2.80	14.0	1060	56.68	67.57	77.46
150	147.11	37 x 2.25	15.8	1337	72.67	86.37	98.67
185	181.62	37 x 2.50	17.5	1649	89.72	106.63	121.81
240	242.54	61 x 2.25	20.3	2209	119.81	142.40	162.67
300	299.43	61 x 2.50	22.5	2725	147.92	175.80	200.83
400	400.14	61 x 2.89	26.0	3640	193.87	231.12	264.95
500	499.83	61 x 3.23	29.1	4545	242.17	288.70	330.96

Conductores rígidos Bzll conformes con la norma standard NF C34-110-2

Conductividad (% IACS)	Denominación	Composición (unidades x mm)	Diámetro nominal (mm)	Masa nominal (kg/km)	Resistencia eléctrica (Ω/km)	Carga de rotura calculada DaN
80%	12	7 x 0.65 / 42 x 0.54	5	110	2.20	766
80%	16	7 x 1.70	5.10	142	1.40	950
80%	22	7 x 2.00	6.00	196	1.01	1300
80%	35	19 x 1.50	7.50	303	0.669	2050
80%	50	19 x 1.80	9.00	434	0.467	2880
80%	70	19 x 2.10	10.5	593	0.343	3810
80%	93	37 x 1.80	12.6	850	0.241	5620
80%	116	37 x 2.00	14.0	1050	0.195	6880
80%	148	37 x 2.25	15.7	1330	0.154	8510
80%	182	37 x 2.50	17.5	1646	0.125	10580
72%	12	7 x 0.65 / 42 x 0.54	5	110	2.12	727
72%	22	7 x 2.00	6.0	196	1.12	1301
72%	34	19 x 1.50	7.5	303	0.744	14.24
72%	48	19 x 1.80	9.0	434	0.518	2935
72%	93	19 x 2.50	12.5	446	0.268	5358
72%	116	37 x 2.00	14.0	1050	0.216	6850
72%	148	19 x 3.15	15.8	1330	0.169	8028
72%	182	37 x 2.50	17.5	1646	0.138	10400
60%	22	7 x 2.00	6.0	196	1.350	1397
60%	35	37 x 1.10	7.7	317	0.857	2385
60%	48	37 x 2.50	9.0	434	0.620	3097
60%	65	37 x 1.50	10.5	590	0.462	4323
60%	93	37 x 1.80	12.6	850	0.320	6042
60%	116	37 x 2.00	14.0	1050	0.26	7344
60%	182	37 x 2.50	17.5	1646	0.167	10650
37%	116	37 x 2.00	14.0	1050	0.451	8398

Dimensiones (mm)
	A	B	C	D	E	F	G	H	I	J
1250	67	620	630	1250	750	82	65	65	160	160
1650	50	630	970	1650	750	82	60	225	17
